SGE300FD-C 智能配網自動化測控單元

該分布式保護測控單元采用了先進的數字信號處理技術、高速工業網絡通信技術、嵌入式工業芯片組和多任務實時操作系統，穩定性強、可靠性高、實時性好、環境性廣、功能強大、維護簡易、操作方便。

詳細介紹

SGE300FD 系列分布式配電自動化終端（以下簡稱裝置）采用了先進的數字信號處理技術、高速工業網絡通信技術、嵌入式工業芯片組和多任務實時操作系統，穩定性強、可靠性高、實時性好、環境性廣、功能強大、維護簡易、操作方便。與20KV及以下電壓等級環網柜開關配合，可組合成智能分布式、電壓時間型、電壓電流時間型、保護型等配網功能，實現就地配電自動化功能。裝置與出線開關、分支開關等配合，可實現配電線路的故障切除、故障恢復。是一種集遙測、遙信、遙控、保護和通信等功能于一體的新一代微機型配電自動化遠方終端裝置。

SGE300FD-C 配電自動化測控單元具有對開關的測量、保護、控制，配電自動化功能，與 SGE300FD-T 管理單元進行通信，完成信息采集上送功能；其中SGE300FD 可選配通信接口為光纖通信，可具備 2 路單模 FC 光纖接口，相應型號為 SGE300FD-F，應用于環網柜進線單元。

SGE300FD-C 系列裝置型號定義：

SGE300FD-CA: 通用型配電自動化測控單元

SGE300FD-CB：分體式配電自動化測控單元：顯示單元與主體單元單獨安裝。

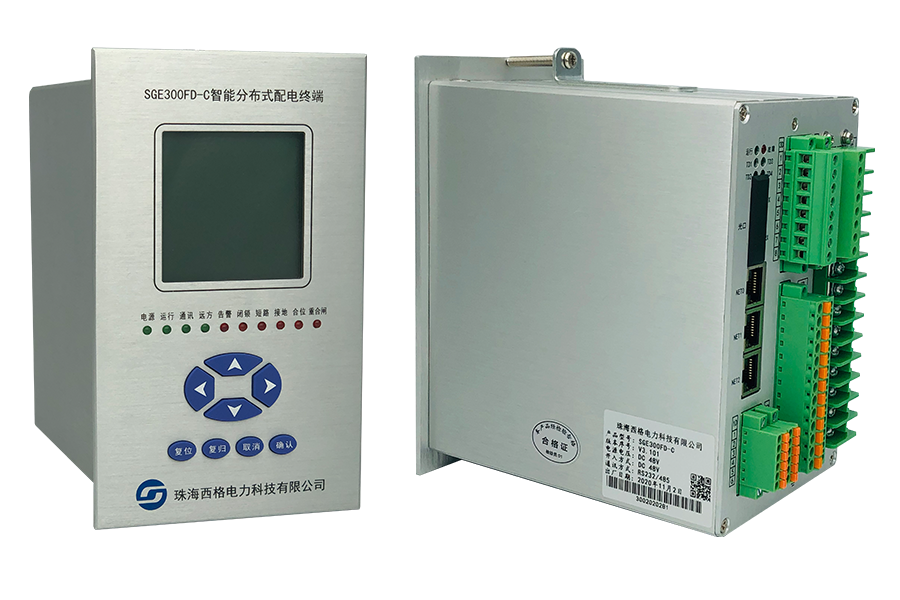

SGE300FD-C 智能配網自動化測控單元圖

裝置特點

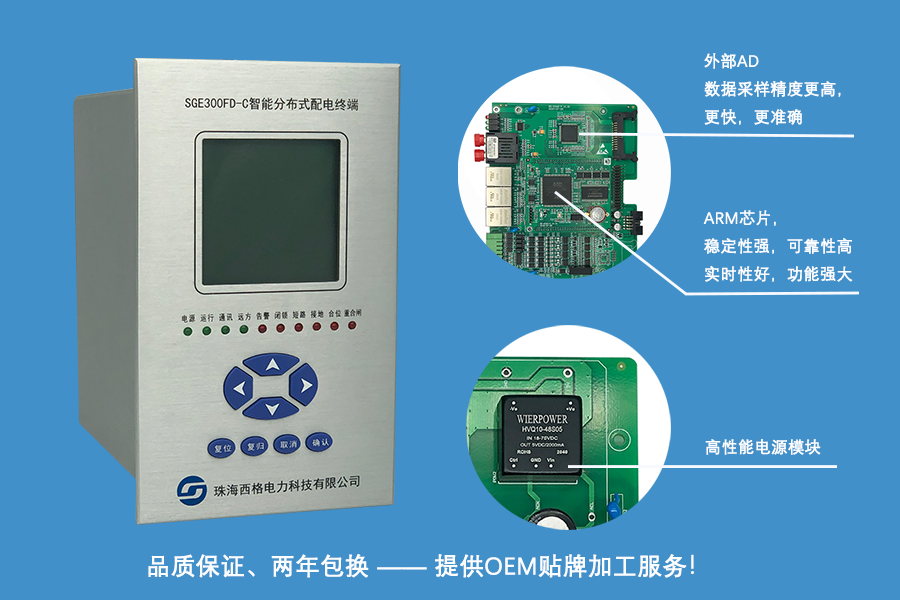

強大的軟硬件平臺

裝置采用一體化設計，電路設計通用性強，互換性好，可維護性好，技術升級方便。軟件平臺采用嵌入式實時操作系統，一塊主控板實現“算法”+“通訊”功能，系統架構簡單可靠。

高可靠性電源

終端采用高性能、高可靠性的開關電源，寬范圍通用輸入，提供三種工作電源可選擇，分為85-265VAC/DC、24VDC、48VDC。電源輸入端采用多重抗干擾濾波措施及防雷擊保護回路，各種濾波電容均采用長壽命、耐高溫、高頻低阻電解電容，高頻變壓器采用雙層屏蔽措施，確保裝置能長期穩定可靠工作。

多種抗干擾措施

裝置采用多級隔離和良好的屏蔽措施，從機箱到印制板的設計及器件的選擇上都充分考慮了各種抗干擾措施；成熟的表面貼裝技術的應用，生產過程嚴格遵循 ISO9001:2015 版程序要求，使得整機具有優異的電磁兼容性能，和現場運行的高可靠性，組屏不需任何外部抗干擾措施，簡化了設計和運行維護。
