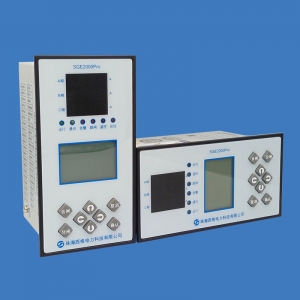

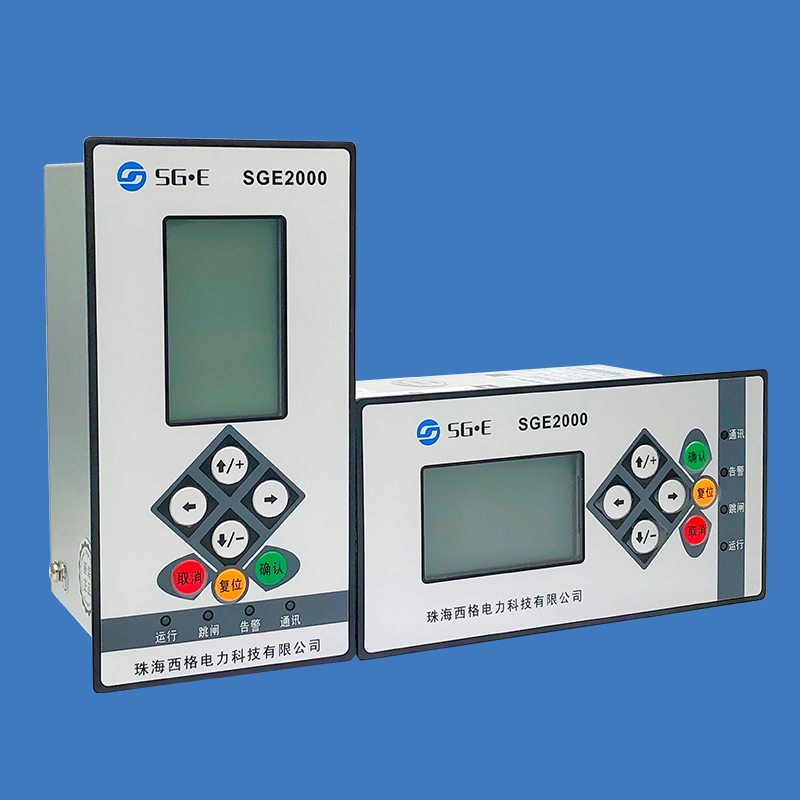

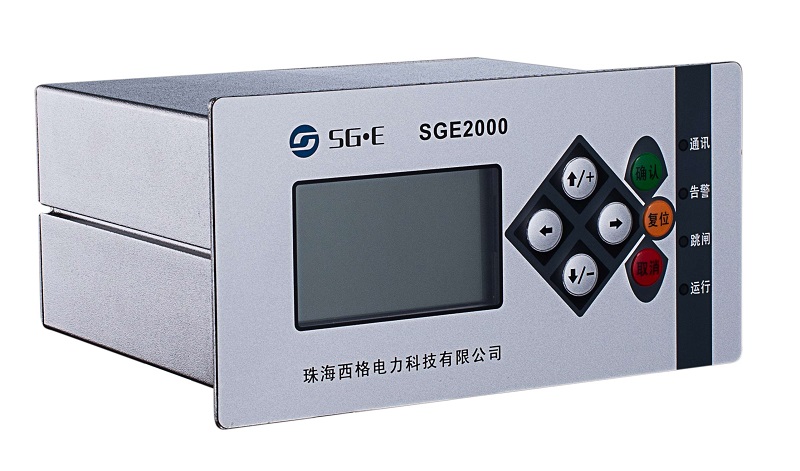

SGE2000系列微機保護裝置主要是針對環網柜系統應用而開發。它具有相間電流速斷、過流、三種動作特性曲線的反時限過流保護、 零序過流保護、重合閘、過電壓、低電壓保護及非電量保護跳閘功 能，還具有多電量測量、遙控、遙信等監控功能。

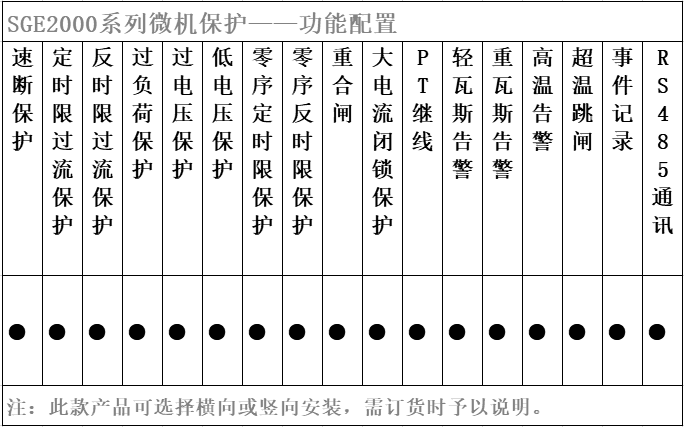

功能配置

功能特點

      SGE2000系列微機保護裝置采用高集成度、總線不出芯片的微處理 器處理來自電流、電壓互感器的信號，通過數字邏輯運算控制裝置 的輸出。裝置結構緊湊，密封機箱，免維護設計，抗干擾性能好， 非常適合于運行環境較為惡劣、安裝位置有限的環網柜系統。

• 整機采用極低功耗設計技術，保證保護功能在任何條件下可靠 快 速啟動。

•  裝置結構簡單小巧，安裝方便靈活，適合環網柜的緊湊安裝條 件。

• 保護配置靈活齊全，各種保護功能均可以通過控制字自由投退。

• 三種 IEC 標準反時限曲線選擇的相間反時限過流保護。

• 具有完善的測控功能，可以測量電壓、電流、有功功率、無功 功率、視在功率、功率因數等電氣參數；提供專門的遙控繼電 器實現遙控功能；具有 7 路開關量輸入回路。

• 采用全中文液晶顯示界面，多層菜單顯示，人機界面極為友好。

• 裝置大容量的非易失存儲器保證記錄 100 次歷史事件記錄，記 錄內容詳細，掉電不丟失數據。

• 裝置具備完善的動靜態自檢功能，在線監視裝置各部分工作狀 況， 保證了裝置的工作可靠性。

• 高精度元件及工藝保證裝置的精確性、可靠性及長久的使用壽 命。

• 裝置提供 RS-485 通訊總線接口，并向用戶提供開放的通訊協 議，方便實現 SCADA 功能。

工作環境條件

環境溫度： 工作溫度 -20°C - 60°C

                   存儲溫度 -40°C - 85°C

相對濕度： 5% - 95%

大氣壓力： 70 KPa - 110KPa

海拔高度： 不大于 3500m

電氣技術參數

額定數據:

交流電壓： 100V 或 220V

交流電流： 5A 或 1A

頻 率： 50Hz/60Hz

電 源： AC220（110）V，±20%

            DC220（110）V，±20%

            DC48V，±20%

            DC24V，±20%

過載能力： 電流回路 長期運行------2I_n

                           10s--------------10I_n

                           1s---------------40I_n

功率消耗： 電源功率不大于 5W

                  交流輸入回路不大于 0.5VA/路

測量范圍： 電壓 0.01Un - 2Un

                  電流 0.1In - 20In

                  零序電流 0.01A - 10A

測量精度： 電壓 <0.5%

                  電流 <0.5%

                  零序電流 <0.005A

保護整定范圍： 電流 0- 20In

                        級差 0.01A

                        電壓 0- 2Un

                        級差 0.1V

                        時間 0- 600S

                        級差 0.01S 。

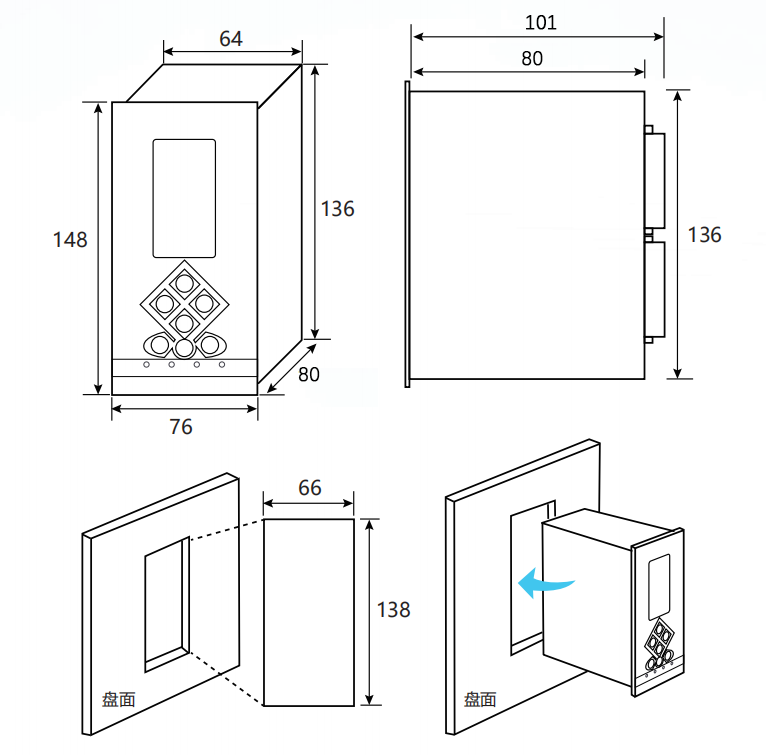

外形與開孔尺寸圖
