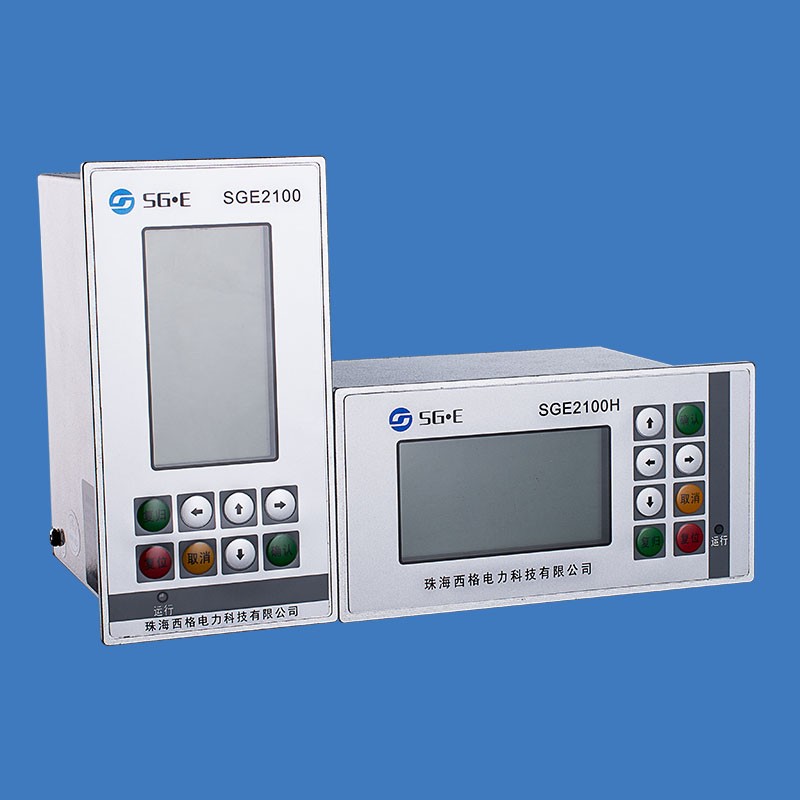

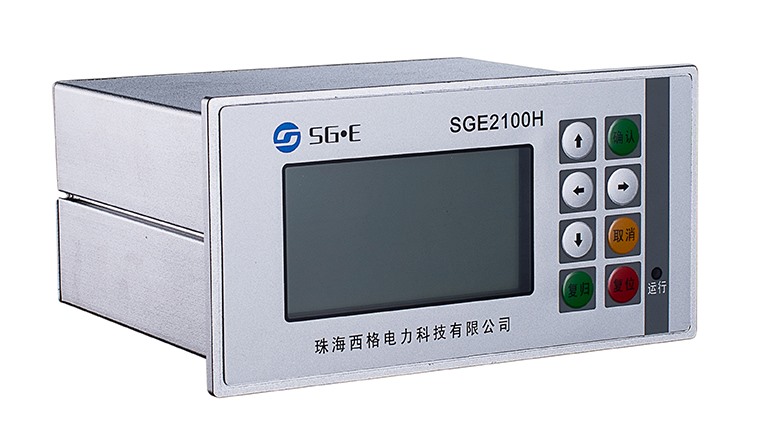

SGE2100自供電保護裝置應用于電力系統和工業領域，為配電網中的饋線、變壓器提供相間過流保護、零序過流保護、外部接點直接跳閘，可集成于配電環網柜中。

      該產品是無需任何外部供電電源的自供電保護裝置，為沒有輔助電源條件的安裝 現場提供了極大的便利。

功能特點

• 整機采用極低功耗設計技術，保證保護功能在任何條件下可靠快速啟動。

• 裝置結構簡單小巧，安裝方便靈活，適合環網柜的緊湊安裝條件。

• 由電流互感器供電，免除因安裝直流屏或 UPS 而帶來的額外負擔。

• 保護配置靈活齊全，各種保護功能均可以通過控制字自由投退。

• 多種 IEC 標準反時限曲線選擇。具備高電流閉鎖保護功能，適用與各種熔斷器配 合使用，解決配電系統保護死區問題。

• 采用全中文液晶顯示界面，多層菜單顯示，人機界面極為友好。

• 裝置大容量的非易失存儲器保證記錄 100 次歷史事件記錄，記錄內容詳細，掉電 不丟失數據。

• 裝置具備完善的動靜態自檢功能，在線監視裝置各部分工作狀況，保證了裝置的 工作可靠性。

• 高精度元件及工藝保證裝置的精確性、可靠性及長久的使用壽命。

• 裝置提供面板調試 RS-232 通訊口，及選配的后端子 RS-485 通訊總線接口，并向 用戶提供開放的通訊協議，方便實現 SCADA 功能。

工作環境條件

環境溫度： 工作溫度 -20°C - 60°C

                  存儲溫度 -40°C - 85°C

                  相對濕度： 5% - 95% 2.1.3

                  大氣壓力： 70 KPa - 110KPa

                  海拔高度： 不大于 3500m

電氣技術參數

額定數據: 交流電流： 5A/1A

               頻率： 50Hz/60Hz

               電源： AC/DC24V，±20%

               自供電，由相電流互感器取電

過載能力： 電流回路 長期運行------2In

                           10s--------------10In

                            1s---------------40In

功率消耗： 外部電源供電時平均功率不大于 2W

                  自供電時不大于 1VA（裝置啟動功率不大于 0.2VA）

測量范圍： 電流 0.1In - 20In

                  零序電流 0.01A - 10A

測量精度： 電流 <1%

                 零序電流 <0.005A

保護動作時間： 在 1.5 倍定值下所有保護固有動作時間不大于 35ms

開入回路： 電壓類型可定制，電流消耗 2mA

開出接點： DC24V(線圈)；觸點可連續通過 DC220V，5A 電流

通訊接口： 通訊接口 1--RS-232，面板調試通訊接口，為可選配置

                  通訊接口 2--RS-485，背后端子總線接口，為可選配置。

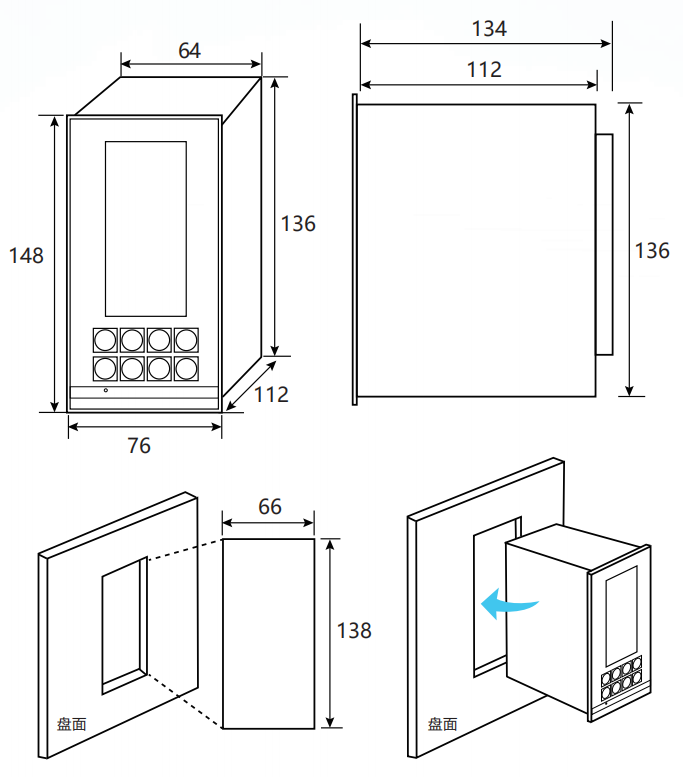

外形與開孔尺寸圖
